Система электроснабжения потолочная двухсторонняя автоматическая ПМ-А2Д (вертикальный модуль)

Потолочная система электроснабжения двусторонняя с автоматическим подъемом и опусканием предназначена для оснащения островных столов в кабинетах физики, химии, инженерных классах, классах робототехники.

Применяются для обеспечения электропитанием (220 В, 42 В  (~) , 5 В (—) , 0-30В (—)) оборудования, электрических схем, цифровых лабораторий, робототехники, станков и др. оборудования.

Система рассчитана от 4 до 36 учеников. Один двусторонний потолочный модуль рассчитан на 4 ученика. Все компоненты управления потолочной системы электроснабжения находятся под контролем преподавателя полностью исключая несанкционированный доступ со стороны учеников.

Система электроснабжения потолочная включает в себя:

  • шкаф электроснабжения потолочных модулей c табло и кнопками управлением системой
  • автоматический потолочный модуль электроснабжения
  • комплект коммуникаций для подключения системы
255000 руб.

Наличие: под заказ

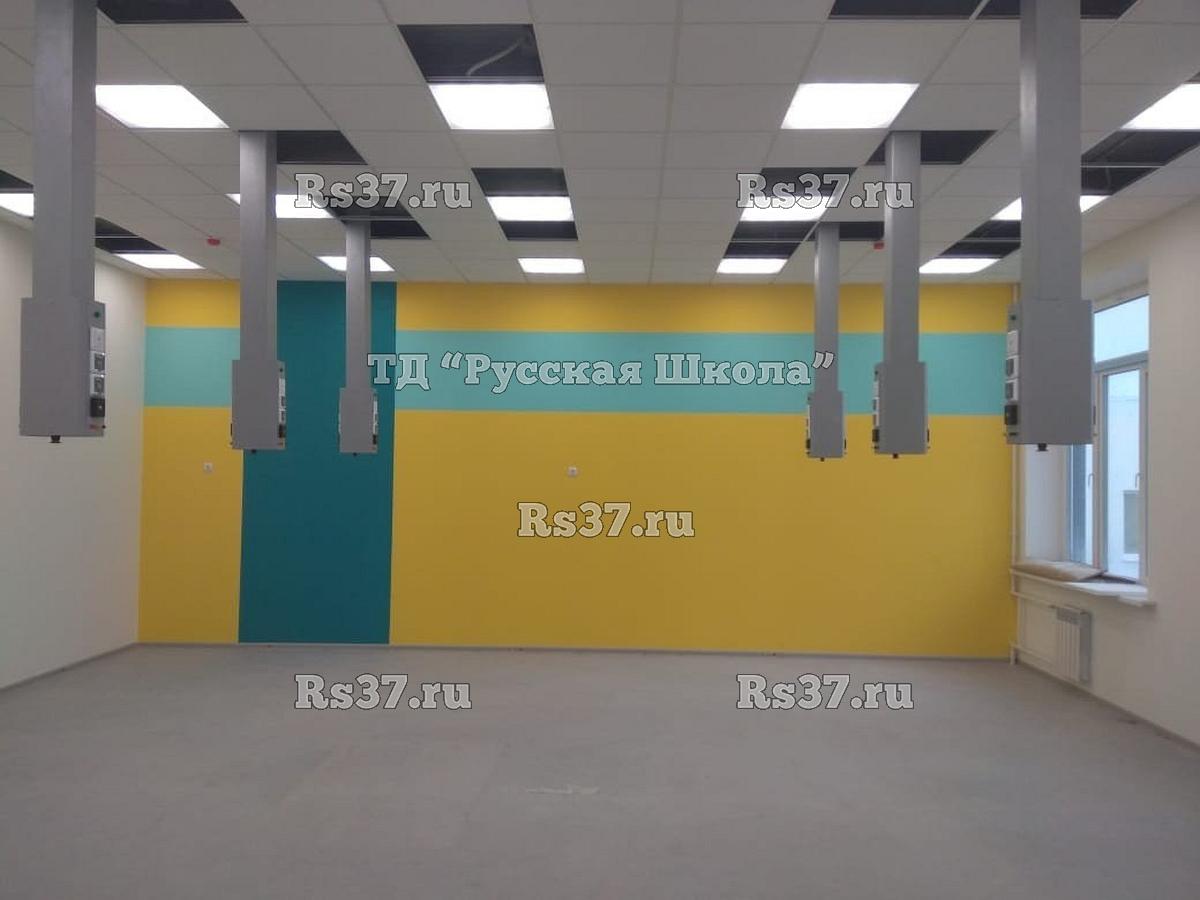

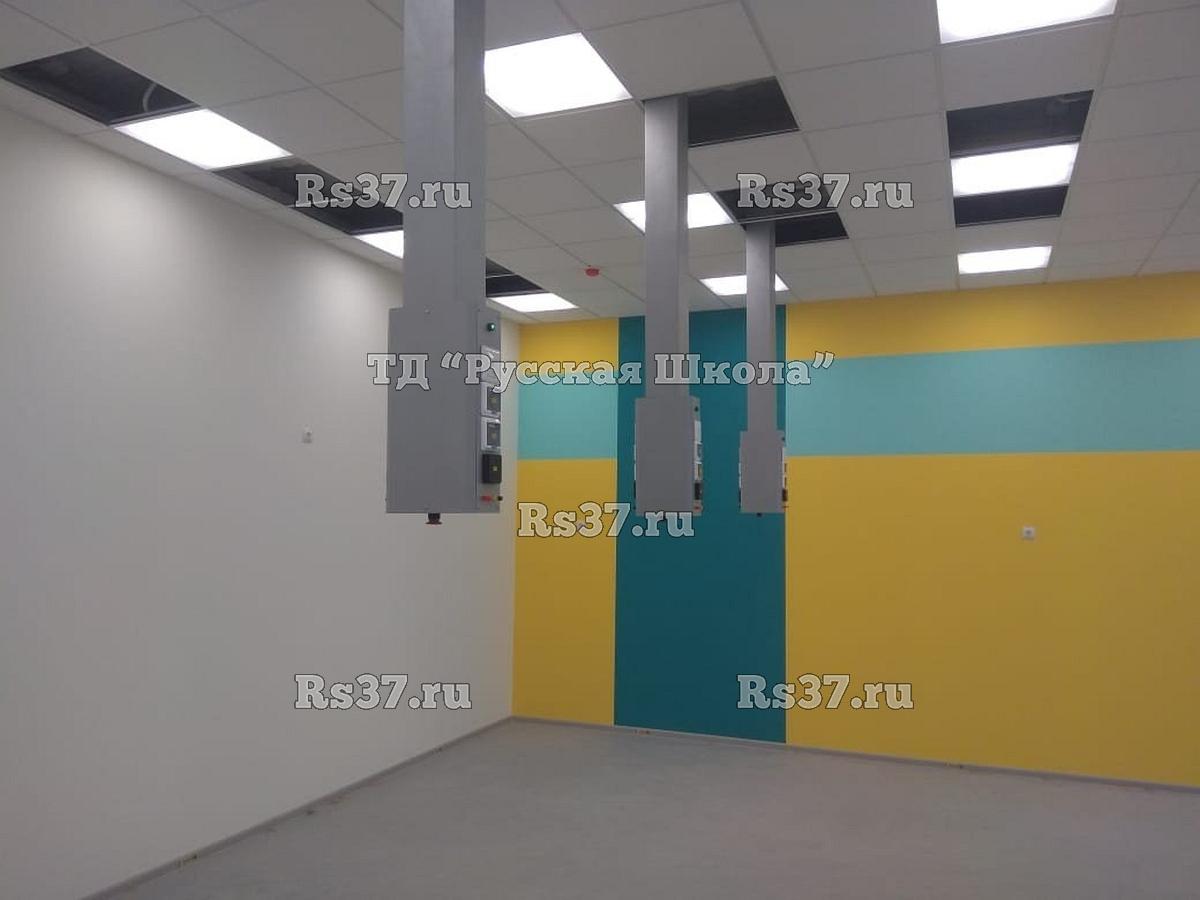

Многофункциональная система смонтирована из автоматически опускаемых модулей, прикрепленных к потолку помещения, шкафа управления системой. Система подачи электроэнергии рабочих мест осуществляется через соединения на стойках подачи выезжающего модуля. Энергоснабжение и управление осуществляться централизованно через шкаф.

Оборудование объединено в единую информационную сеть и интегрировано в единую информационную систему.

Система обеспечивает безопасное размещение электрических розеток за пределами доступа учеников во время отсутствия необходимости работы с электроприборами.

Все компоненты управления находится под контролем преподавателя полностью, исключая несанкционированный доступ со стороны учеников.

Многофункциональная система соответствует требованиям: ГОСТ 30331.1-2013, ГОСТ Р 50571.2-94, ГОСТ Р 50571.7.718-2017, ГОСТ IEC 61439-1-2013, ГОСТ Р 51321.1-2007, ГОСТ IEC 60439-3-2012, ГОСТ 28139-89, СП 31-110-2003, ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, «Правила устройства электроустановок» (ПУЭ). Многофункциональная система и модули электроснабжения имеют документы подтверждения соответствия в виде Сертификата Соответствия Технического регламента Евразийского экономического союза ТР ТС 004/ 2011 «О безопасности низковольтного оборудования и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» предназначенные для использования в общеобразовательных учреждениях. Модули электроснабжения имеют документы подтверждения соответствия в виде Сертификата Соответствия ГОСТ 28139-89 «Оборудование школьное. Общие требования безопасности».

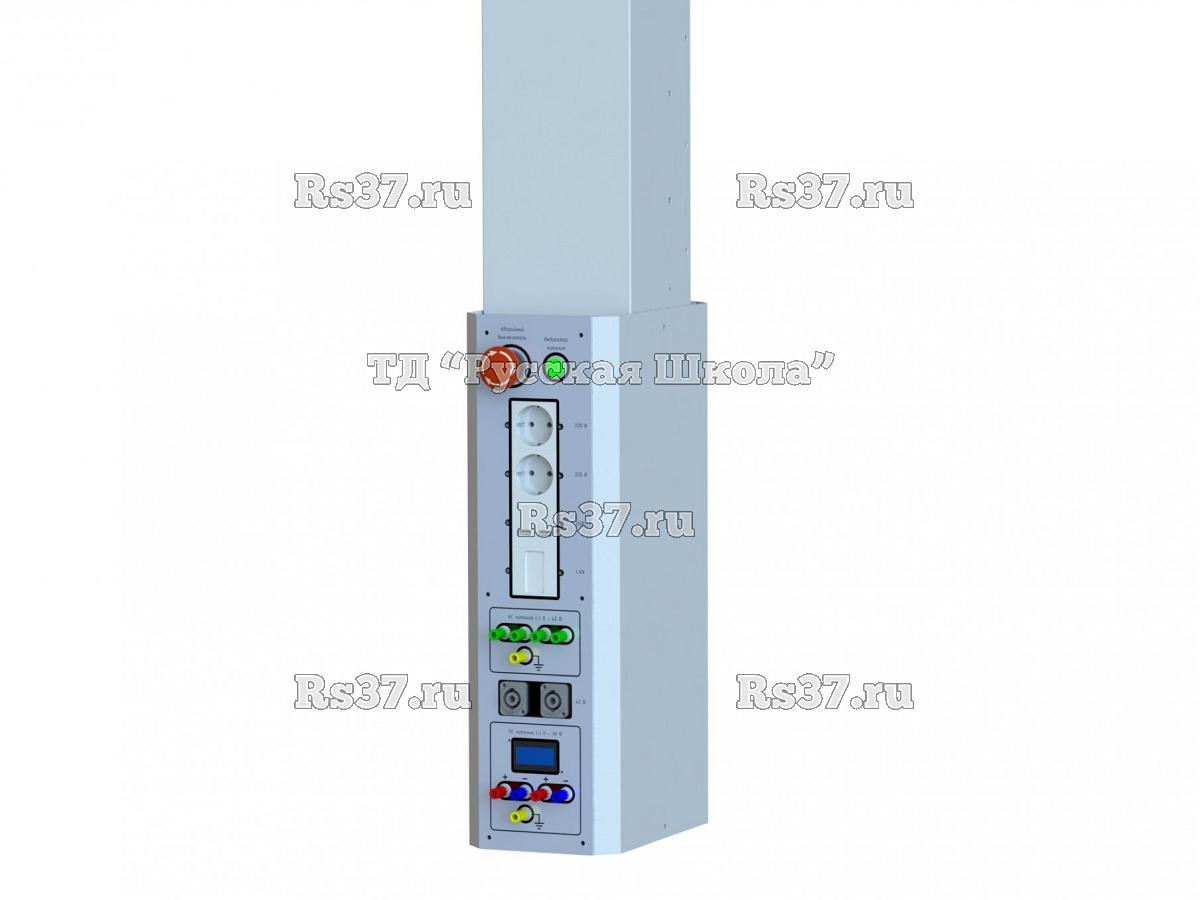

Потолочный модуль электроснабжения рассчитан на 4 учеников и включает в себя:

  • Кнопка аварийного выключения
  • Розетки 220 В (отключается централизованно)
  • USB 5В 1А и 2А
  • Локальная розетка LAN
  • Клеммы переменного напряжения 0-42 В (~) (электропитания подается с лабораторного источника питания)
  • Точка питания переменного напряжения 42 В (~)
  • Амперметр и вольтметр для постоянного тока (—) с LED дисплеем
  • Клеммы постоянного напряжения 0-30В (—) (электропитания подается с лабораторного источника питания 0-30В)



Диапазон изменения высоты системы электроснабжения потолочной
В опущенном положении потолочный модуль электроснабжения находится на уровне 1,25 метра от пола (50 см от парты), при поднятом положении 2 метра от пола. Диапазон изменения высоты 75 см.

Автоматический подъем и опускание потолочного модуля происходит при помощи электромоторов. Потолочные модули электроснабжения имеют возможность подниматься и опускаться как вместе, по группам или по отдельности. Энергоснабжение и управление всеми модулями системы осуществляется централизованно с помощью шкафа управления системой.

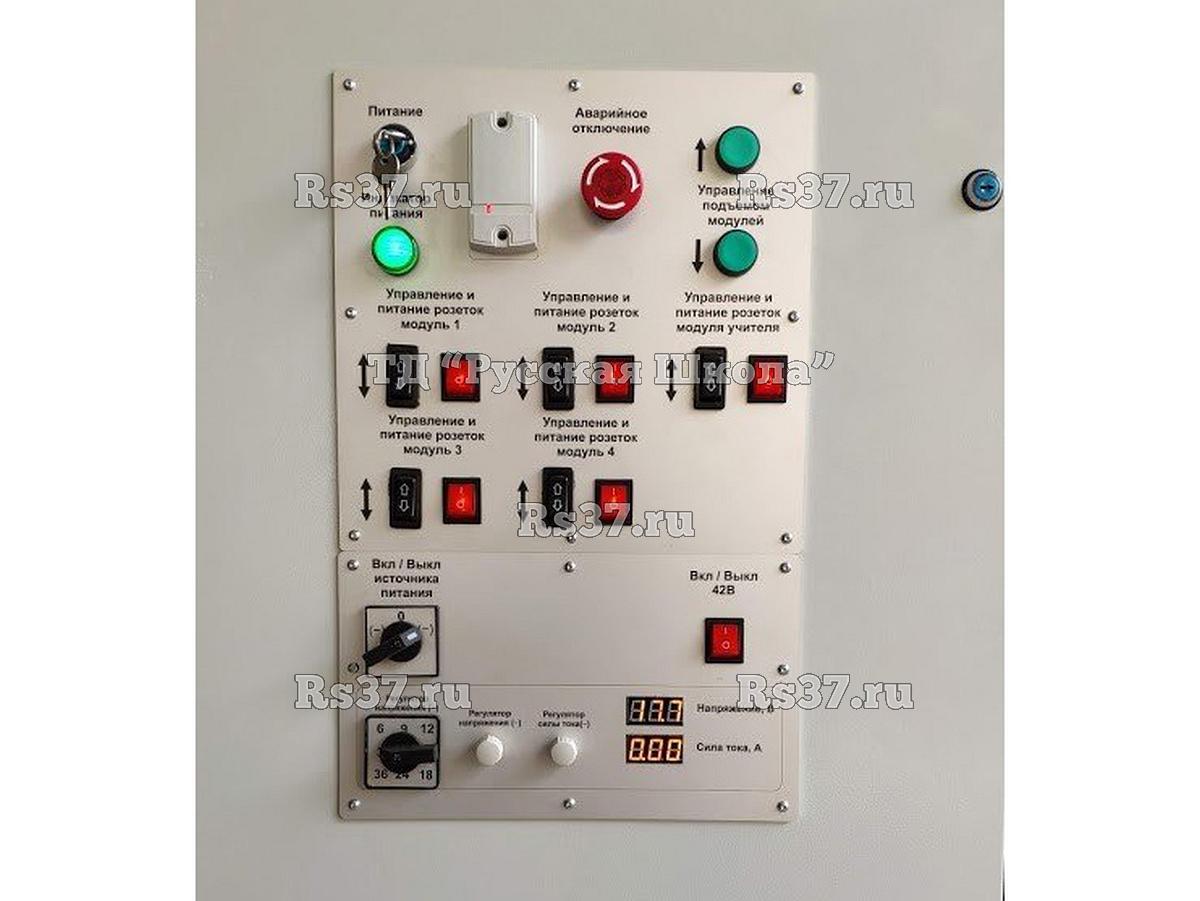

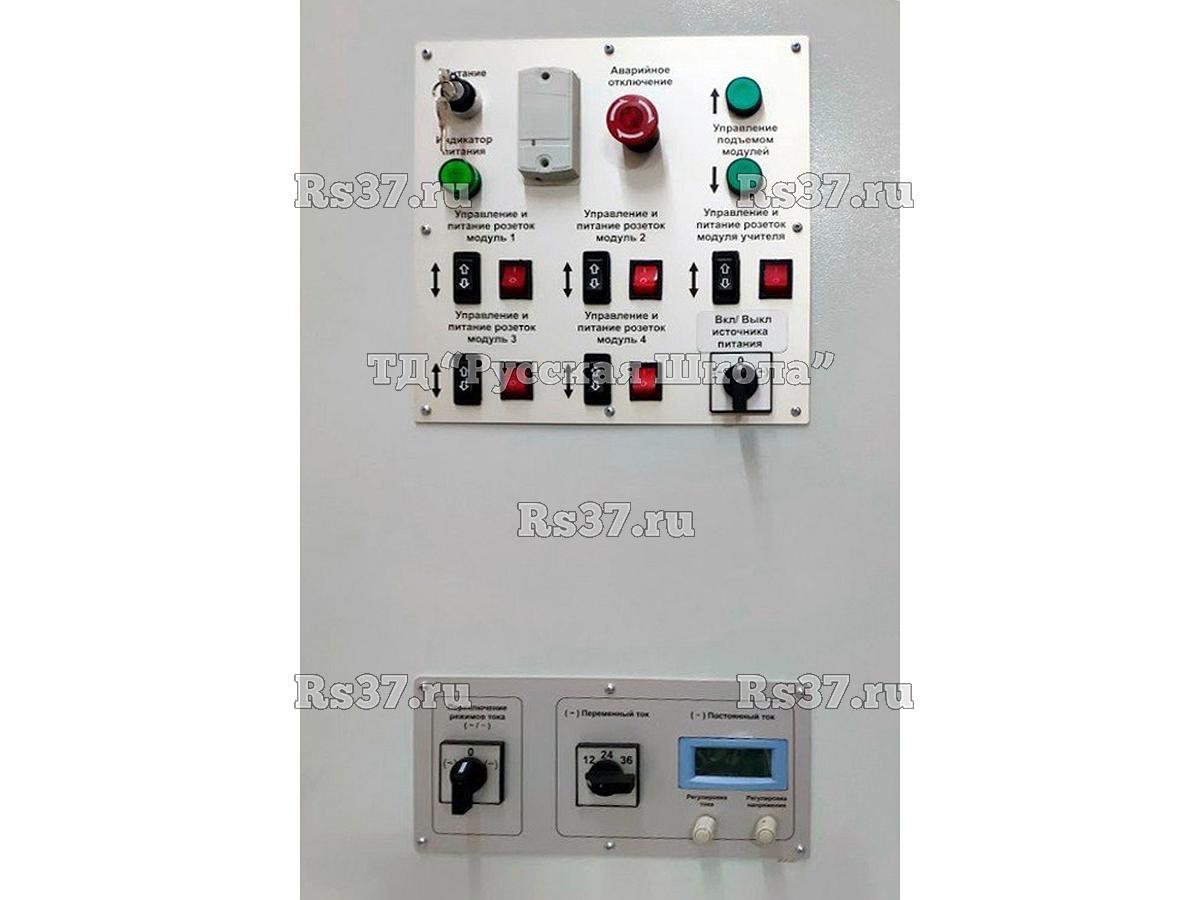

Шкаф управления системы электроснабжения потолочной включает в себя:

  • табло управления – 1 шт.
  • включатель системы – 1 шт.
  • включатель стойки стола учителя – 1 шт.
  • включатель для стоек электроснабжения учеников – от 2 до 8 шт. (в зависимости от кол-ва потолочных модулей)
  • кнопки управления подъемом и опусканием потолочных модулей: одновременно, по группам или по отдельности каждый
  • кнопка аварийного выключения электроснабжения – 1 шт.
  • защитные устройства (контактор прерывания электрической цепи по сигналу аварийного отключения, автоматические выключатели со срабатыванием по постоянному и пиковому значению перегрузки, устройство
  • защитного отключения по току утечки)
  • распределительная коробка – 1 шт.
  • источник питания – 1 шт.
  • лабораторный источник питания постоянного и переменного тока 0-30В (опционально)



Варианты комплектации кабинетов

Кабинет может быть оснащен потолочными модулями от 4 (16 учеников) до 8 модулей (32 ученика). Один потолочный модуль рассчитан на 4 ученика.

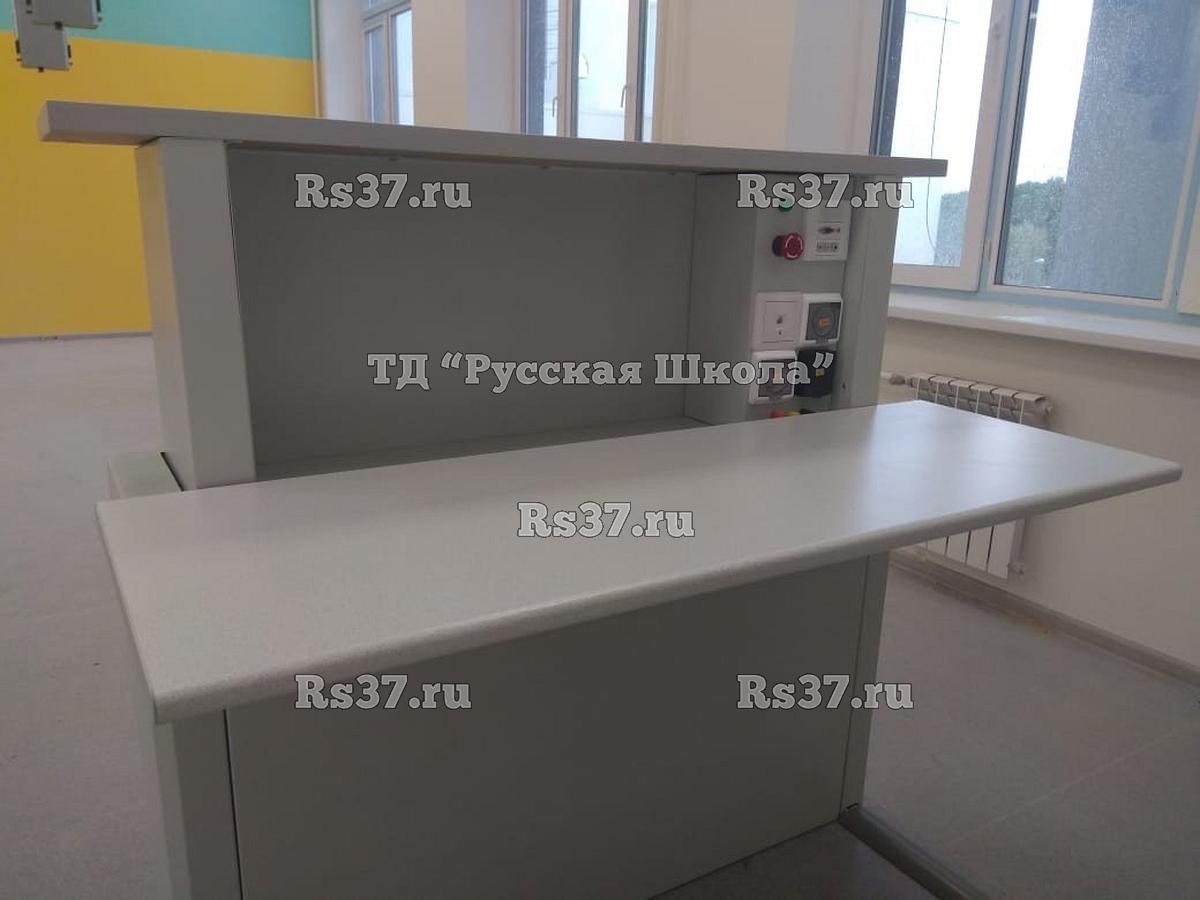

Могут использоваться мобильные ученические парты, собирающиеся в островной стол из 2 парт (при проведении практических занятий).

Варианты комплектации: Кнопка аварийного выключения
Розетки 220 В (отключается централизованно)
USB 5В 1А и 2А
Локальные розетки LAN
Клеммы переменного напряжения 0-42 В (~) (электропитания подается с лабораторного источника питания)
Точка питания переменного напряжения 42 В (~)
Амперметр и вольтметр для постоянного тока (—) с LED дисплеем
Клеммы 0-30В (—) (электропитания подается с лабораторного источника питания 0-30В)
Цвет: Серый, под заказ возможен любой по цвету Ral



Требование к материалам.

Электрооборудование выполнено из не коррозионностойких материалов, имеет покрытия соответствует ГОСТ 9.032-74, ГОСТ 9.410-88 и ГОСТ 9.301-86 (наружные поверхности – по IV классу, внутренние поверхности – VI классу). Металлические покрытия выполнены в соответствует ГОСТ 9.303-84.

Все металлические детали окрашены эпоксидно-полиэфирной порошковой краской в цветовой гамме согласованной с заказчиком. Металлические детали перед покраской проходит обезжиривание водным дисперсионным реагентом в специальной камере. Толщина покраски 100 мкм

Группа условий эксплуатации покрытий 4 по ГОСТ 9.104-79

Показатели надёжности

Система непрерывного длительного применения соответствует  ГОСТ 20.39.312-85, ГОСТ Р 27.003-2011 и ГОСТ 27883-88.

При отказах аппаратных средств восстанавливается заменой из ЗИП на объекте потребителя.

Наработка на отказ в рабочих условиях применения составляет 10000 час

Требования к безопасности

Электрооборудование установлено соответствует с ГОСТ Р 50571.5.51-2013 и схемой электрической принципиальной.

Электрическая схема исключает  возникновение короткого замыкания и нарушения изоляции между опасными для жизни элементами и доступными частями, соединяющимися с ними в результате случайных воздействий (ослабление крепления, вибрации).

Конструкция электрооборудования в условиях эксплуатации исключает возникновение риска поражения электрическим током от доступных частей или частей, которые становятся доступными после снятия защитных элементов (крышек, кожухов) вручную. Снятие защитных оболочек без применения инструмента исключено.

Указания мер безопасности

На корпусах (оболочках) электрооборудования размещены знаки электробезопасности (молнии черного цвета на желтом фоне треугольника с черной каймой).

Все узловые части электрооборудования заземлены согласно ГОСТ 12.1.030-81 и ГОСТ 12.2.007.0-75, заземляющие контакты промаркированы по ГОСТ 21130-75.

Места приложения нагрузки – по ГОСТ Р 51321-2007.

Все токоведущие элементы оборудования закрыты защитными кожухами (крышками, оболочками), исключают поражения школьного персонала.

Уровень общей вибрации электрооборудования не превышает нормативов по ГОСТ 12.1.012-2004 (категория 3а).

Защита от превышения нагрева обеспечивается по ГОСТ Р 50571.7.718-2017.

Монтаж и подготовка к эксплуатации

При монтаже электрооборудования учитываются «Правила технической эксплуатации электроустановок потребителей (ПТЭ)» и эксплуатационная документация на оборудование конкретного объекта (кабинета).

Сеть электропитания отвечает нормам ГОСТ 32144-2013.

С целью обеспечения мер безопасности запрещено:

- приступать к работе, не изучив эксплуатационную документацию;

- приступать к работе без проверки технического состояния элементов электрооборудования, её электрокабелей и устройств управления;

- использовать не предусмотренные в конструкции элементы, приспособления, инструмент и устройства;

- производить ремонт и обслуживание электрооборудования во время её работы;

- эксплуатировать электрооборудование без заземления.

Электромонтаж электрооборудования производится согласно электрической принципиальной схеме и схеме соединений со штатным оборудованием.

Безопасность монтажа электрооборудования и комплектующих изделий обеспечивается выполнением требований ГОСТ 12.3.019-80 и ГОСТ Р 12.1.019-2009.

 Перед началом эксплуатации проводится регулировка и настройка всех обеспечивающих систем.

Порядок монтирования, установки, подключения системы:

- проверяется целостность электричес­ких элементов и монтажа устройств управления,

монтируется электрооборудование;

- все узлы электрооборудования соединяются с контуром заземления;

- проверяется отсутствие нарушений изоляции электропроводки;

- подключается оборудование к сети пе­ременного тока; при подключении проверяется соответствие напряжения сети и электрооборудования;

- проверяется наличие и надежность крепления ограждений;

- проверяется оборудование путём последовательного включения в режиме на­ладки.

Гарантийные обязательства

Предприятие-изготовитель гарантирует соответствие электрооборудования требованиям технических условий и рабочей (конструкторской) документации при соблюдении правил монтажа, эксплуатации, транспортирования и хранения.

Гарантийный срок эксплуатации - 12 месяцев со дня ввода в эксплуатацию и подписания акта приёмки товара

В период гарантийного срока изготовитель осуществляет гарантийный ремонт электрооборудования или вышедшего из строя оборудования.

Гарантийный срок эксплуатации на комплектующие изделия устанавливается равным гарантийному сроку эксплуатации электрооборудования в целом, и истекает одновременно с истечением срока её эксплуатации.

Рекламации предъявляются в течение гарантийного срока при условии соблюдения потребителем требований инструкции по эксплуатации электрооборудования, с составлением рекламационного акта.

Основные эксплуатационные характеристики

Построение конструкции модульное.

Соответствует  требованию к электрическим соединениям ГОСТ Р 51321.1-2007,

ГОСТ Р 50571.2-94.

Соответствует требованию к электропроводке ГОСТ Р 50571.5.52-2011

Соответствует требованию монтажа электрической схемы ОСТ 16.0.684.032-92

Частота-50 Гц

Соответствует требованию к системам сборных шин ГОСТ 6815-79, ГОСТ 28668.1-91 и ГОСТ Р 51321.2-2009.

Соответствует требованию  к конструкции корпусов ГОСТ 10985-80, ГОСТ 32127-2013.

Соответствует требованию к коммутационной способности ГОСТ 2933-83

Соответствует требованию ГОСТ 14254-2015

Степень защиты IP30

Общая мощность одновременно включаемого школьного электротехнического оборудования для одного кабинета 3,5 кВт.

Эксплуатация электрооборудования осуществляется в условиях климатического исполнения УХЛ категории размещения 4.2 по ГОСТ 15150-69 и ГОСТ 15543.1-89, при температуре окружающего воздуха, в диапазоне от плюс 15 до плюс 35. °С, относительной влажности воздуха 80% при плюс 25 °С.

Электрооборудование устойчиво к воздействию механических факторов внешней среды M1 по ГОСТ 17516.1-90 и ГОСТ 30631-99.

Эргономические характеристики ГОСТ Р 56274-2014, ГОСТ Р ИСО 26800-2013 и ГОСТ Р ЕН 614-1-2003.

Органы управления  cнабжены надписями (символами) по ГОСТ 28139-89, ГОСТ Р МЭК 60073-2000, ГОСТ 21991 и ГОСТ 12.2.064-81, указывающими область управления.

Конструкция электрооборудовании выполнена согласно ГОСТ Р 27.605-2013, ГОСТ 23660-79, ГОСТ 26656-85, доступна к осмотру и снятию составных частей, подлежащих замене, ремонту, мытью и (по мере необходимости) её санитарной обработке штатными растворами.
