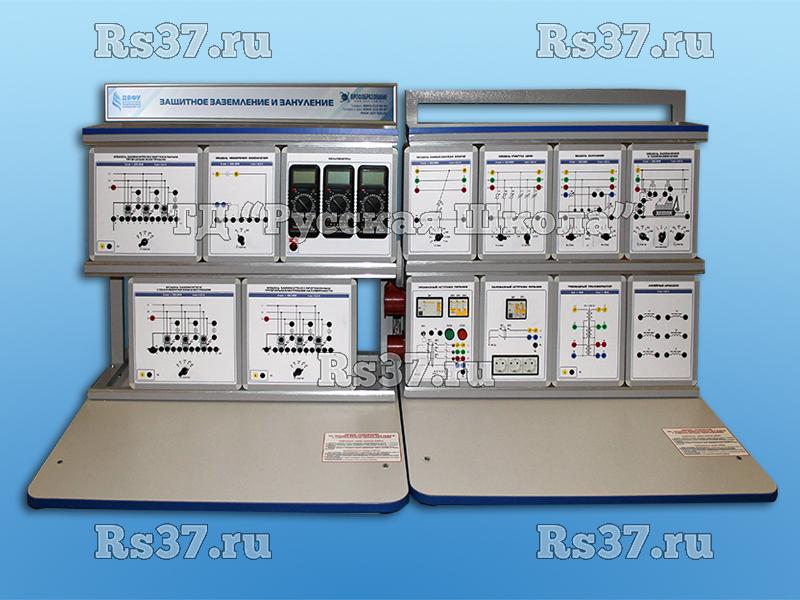

Комплект учебно-лабораторного оборудования "Защитное заземление и зануление-2"

Артикул: УП5876

Цена по запросу

Назначение:

Комплект учебно-лабораторного оборудования "Защитное заземление и зануление-2" предназначен для проведения лабораторно-практических занятий по одноименной теме, и позволяет исследовать методы и устройство защитного заземления и зануления оборудования в электрических сетях напряжением до 1 кВ с изолированной и заземленной нейтралью, определять эффективность средств заземления и зануления при защите от поражения электрическим током.

Учебно-методическое пособие по проведению лабораторных работ:

  1. Исследование явлений при стекании тока в землю через защитный заземлитель:
  • Снятие зависимости потенциала основания электрооборудования от расстояния до заземлителя (для трех видов заземлителей и пяти типов грунтов).
  • Снятие зависимости напряжения прикосновения от расстояния до заземлителя (для трех видов заземлителей и пяти типов грунтов).
  • Снятие зависимости шагового напряжения от расстояния до заземлителя (для трех видов заземлителей и пяти типов грунтов).
  1. Моделирование защитного зануления электрооборудования:
  • Исследование влияния режима нейтрали электрической сети на эффективность защитного зануления.
  • Исследование влияния сопротивления нулевого провода на условия электробезопасности.
  • Исследование влияния сопротивления повторного заземления на условия электробезопасности.
  • Исследование влияния сопротивления замыкания на землю в сети с изолированной нейтралью на условия электробезопасности.
  1. Измерение сопротивления заземления методом амперметра и вольтметра для четырех типов грунтов:
  • Моделирование защитного заземления/самозаземления электрооборудования.
  • Исследование влияния режима нейтрали электрической сети на эффективность защитного заземления.
  • Исследование влияния типа грунта (пять типов грунтов) на условия электробезопасности.
  • Исследование влияния типа экскаватора (три типа экскаваторов) на условия электробезопасности при самозаземлении.
  • Исследование влияния параметров электрической сети (сопротивления изоляции и емкостной проводимости) на условия электробезопасности.

Состав (основного изделия):

  • Модель заземлителя с вертикальным трубчатым электродом.
  • Модель заземлителя с протяженным трубчатым электродом на поверхности.
  • Модель заземлителя с полусферическим электродом.
  • Модель участка цепи.
  • Модель замыкания на землю.
  • Модель измерения заземления.
  • Модель заземления и самозаземления.
  • Модель зануления.
  • Мультиметры.
  • Линейные дроссели.
  • Однофазный источник питания.
  • Трехфазный источник питания.
  • Трехфазный трансформатор.

Технические характеристики (энерго-габаритные):

  • Электропитание от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками: 380 В, 50 Гц.
  • Потребляемая мощность: не более 300 ВА.
  • Габариты: не более 1820 х 400 х 800 мм.
  • Масса: не более 100 кг.

Комплект поставки:

  1. Двухуровневая рама с контейнером.
  2. Комплект соединительных проводов и сетевых шнуров.
  3. Вывеска с названием стенда.
  4. Паспорт изделия.
  5. Сборник руководств по эксплуатации функциональных модулей.
  6. Руководство по выполнению базовых экспериментов.
