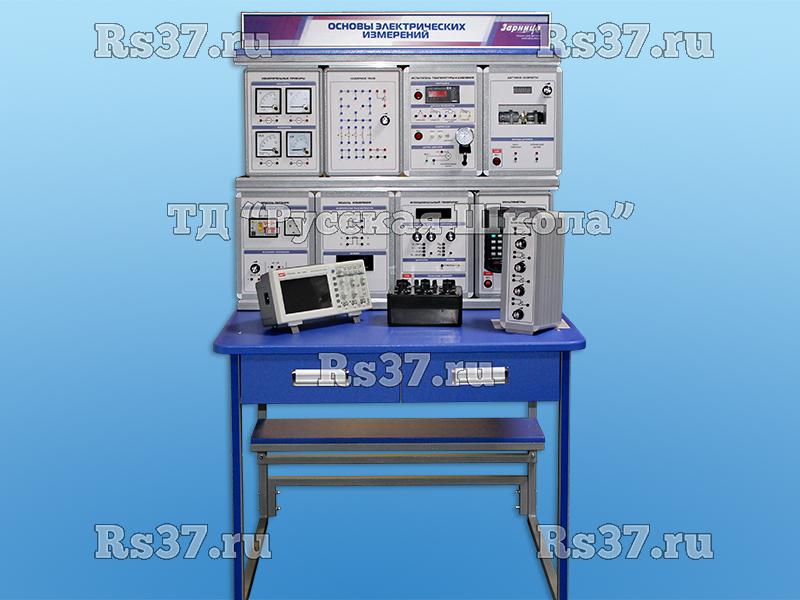

Комплект учебно-лабораторного оборудования "Основы электрических измерений"

Артикул: УП5901

418320 руб.

Наличие: под заказ

Назначение:

Комплект учебно-лабораторного оборудования "Основы электрических измерений" (далее стенд) предназначен для проведения лабораторно-практических занятий по одноименной дисциплине и обеспечивает изучение аналоговых и цифровых измерительных приборов (калибровка, прямые и косвенные измерения, расширение пределов измерения, погрешность измерения), проведение измерений электрических величин в цепях постоянного и переменного тока (ток, напряжение, сопротивление, мощность), а также изучение датчиков скорости, температуры и давления.

Оборудование может применяться для обучения в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по дисциплине "Электрические измерения". Оборудование может быть также использовано на семинарах и курсах повышения квалификации кадров.

Краткое описание:

Лабораторный стенд представляет собой изделие стендового модульного исполнения.

Учебно-методическое пособие по проведению лабораторных работ:

  1. Измерения в цепях постоянного тока:
  • Прямые измерения напряжения и тока аналоговым и цифровым приборами.
  • Определение полярности напряжения и направления тока по показаниям приборов.
  • Косвенные измерения напряжения и тока.
  • Расширение пределов измерения амперметров и вольтметров с помощью шунтов и добавочных сопротивлений.
  • Калибровка аналогового амперметра и вольтметра.
  • Определение методической погрешности измерений, обусловленной влиянием приборов.
  • Оценка величины сопротивления аналоговых и цифровых приборов.
  • Измерение ЭДС источника с высоким внутренним сопротивлением компенсационным методом.
  1. Измерения в цепях переменного тока:
  • Прямые измерения синусоидальных напряжений и токов.
  • Прямые измерения несинусоидальных напряжений и токов.
  • Оценка влияния формы и постоянной составляющей напряжения и тока на показания приборов.
  • Оценка верхней границы частотного диапазона измерительных приборов.
  • Расширение пределов измерения амперметров и вольтметров с помощью трансформаторов тока и напряжения.
  • Оценка влияния нагрузки на погрешность трансформаторов тока и напряжения.
  1. Измерение мощности в цепях постоянного и переменного тока:
  • Косвенное измерение мощности методом амперметра и вольтметра.
  • Определение методической погрешности измерений мощности, обусловленной влиянием приборов.
  • Выбор оптимальной схемы подключения приборов с целью минимизации методической погрешности измерений мощности
  • Калибровка ваттметра на постоянном токе с помощью образцовых амперметра и вольтметра.
  • Прямое измерение активной мощности в цепи синусоидального тока.
  • Косвенное измерение полной мощности, реактивной мощности и коэффициента мощности в цепях синусоидального тока с активной, активно-индуктивной и активно-емкостной нагрузками.
  • Прямое измерение активной мощности и косвенное измерение полной мощности, реактивной мощности и коэффициента мощности в цепях с несинусоидальными напряжениями и токами.
  1. Измерение электрического сопротивления в цепях постоянного тока:
  • Прямое измерение электрического сопротивления аналоговым и цифровым мультиметрами.
  • Косвенное измерение электрического сопротивления методом амперметра и вольтметра.
  • Определение методической погрешности измерения электрического сопротивления, обусловленной влиянием приборов.
  • Сборка, испытание и калибровка аналогового омметра.
  • Сборка и испытание мостовой схемы измерения электрического сопротивления.
  • Измерение электрического сопротивления равноплечим и неравноплечим уравновешенными мостами.
  • Измерение электрического сопротивления методом замещения.
  1. Измерение параметров элементов электрических цепей при синусоидальном напряжении:
  • Косвенные измерения полного, активного и реактивного сопротивления пассивного двухполюсника при синусоидальном напряжении.
  • Определение параметров схемы замещения элемента (RL или RC) по результатам совместных измерений при нескольких частотах синусоидального напряжения.
  • Измерение параметров элементов электрических цепей с помощью мостов переменного тока.
  • Прямые измерения параметров цепи при последовательном или параллельном соединении ее элементов.
  1. Измерения с помощью электронного осциллографа:
  • Измерение параметров переменных напряжений и токов с помощью осциллографа в режиме линейной развертки (Y – t).
  • Измерения фазы и частоты с помощью осциллографа в режиме X – Y.
  1. Электрические измерения неэлектрических величин:
  • Измерение температуры.
  • Сборка и испытание неуравновешенной мостовой схемы измерения температуры с помощью термопреобразователя сопротивления.
  • Испытание трехпроводной схемы подключения термопреобразователя.
  • Измерения давления.
  • Измерения скорости вращения.

Состав (основного изделия):

  • Функциональный генератор.
  • Модуль питания.
  • Испытатель температуры и давления.
  • Наборное поле.
  • Датчики скорости.
  • Модуль измерения.
  • Мультиметры.
  • Измерительные приборы.
  • Блок резисторов.

Технические характеристики (энерго-габаритные):

  • Габариты: не более 930 х 850 х 1750 мм.
  • Масса: не более 50 кг.
  • Электропитание: 220 В, 50 Гц.
  • Потребляемая мощность от сети: не более 100 Вт.
  • Класс защиты от поражения эл. током – I.

Комплект поставки:

  1. Лабораторный стенд "Основы электрических измерений".
  2. Лабораторный стол с двухсекционным контейнером и двухуровневой рамой.
  3. Комплект соединительных проводов и сетевых шнуров.
  4. Мультиметр Sanwa PC5000a или аналог.
  5. Бесконтактный тахометр.
  6. Одноканальный осциллограф.
  7. Магазин сопротивлений Р33.
  8. Магазин сопротивлений ITС8.
  9. Вывеска с названием стенда.
  10. Паспорт изделия.
  11. Руководство по эксплуатации.
  12. Методические указания по выполнению лабораторных работ.
