Комплект учебно-лабораторного оборудования "Электрические цепи и основы электроники" ЭЦ-ОЭ-ПО (модернизированный)

Комплект учебно-лабораторного оборудования "Электрические цепи и основы электроники" ЭЦ-ОЭ-ПО предназначен для проведения лабораторно-практических занятий по одноименному курсу и обеспечивает изучение измерительных приборов и способов измерений в электрических цепях, изучение электрических цепей постоянного и переменного тока, полупроводниковых приборов, аналоговых электронных устройств на операционных усилителях, элементов и узлов цифровой техники и других элементов электронной техники.

Оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях начального, среднего и высшего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков по курсу "Электрические цепи и основы электроники". Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.

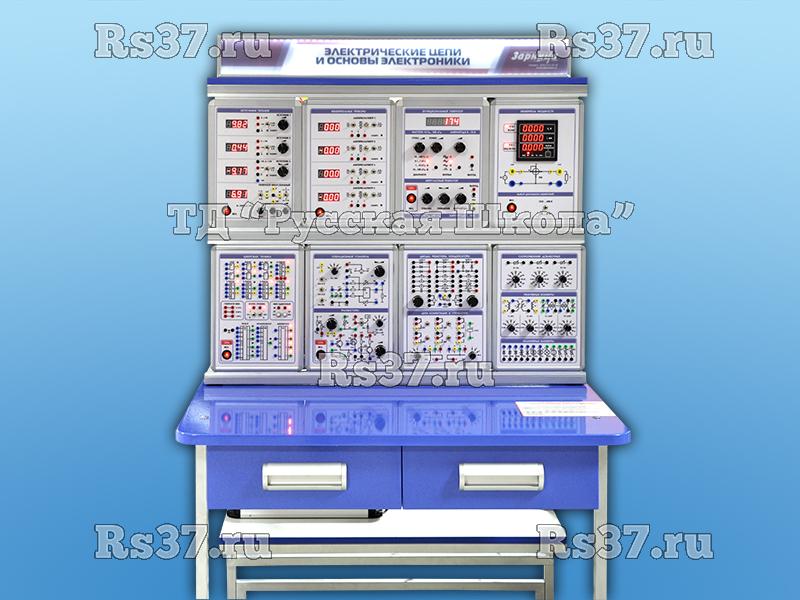

Лабораторный стенд "Электрические цепи и основы электроники" ЭЦ-ОЭ-ПО представляет собой изделие настольного модульного исполнения. В отличие от стендов стандартного исполнения, настольная рама для установки модулей и корпуса самих модулей окрашены полимерно-порошковой краской цвета хром. Лицевые панели модулей выполнены по технологии многоцветной, многослойной трафаретной печати на износостойкой полимерной пленке толщиной до 0,25 мм с обратной стороны. Полимерная пленка, используемая для изготовления лицевых панелей, обладает антибликовым эффектом, высокой механической прочностью, химической стойкостью к органическим растворителям и моющим средствам, стойкостью к истиранию и обеспечивает надежную защиту лицевых панелей модулей от повреждений, вызванных небрежным обращением.

Раздел "Электрические цепи"

1. Электроизмерительные приборы и измерения.
2. Линейные электрические цепи постоянного тока.
3. Экспериментальное определение параметров элементов цепей переменного тока.
4. Электрическая цепь переменного тока с последовательным соединением элементов.
5. Электрическая цепь переменного тока с параллельным соединением элементов.
6. Трехфазная электрическая цепь при соединении потребителей по схеме "звезда".
7. Трехфазная электрическая цепь при соединении потребителей по схеме "треугольник".
8. Нелинейная цепь постоянного тока.
9. Нелинейная цепь переменного тока.
10. Разветвленная линейная электрическая цепь постоянного тока.
11. Нелинейная цепь постоянного тока с последовательным соединением элементов.
12. Разветвленная нелинейная электрическая цепь постоянного тока.
13. Сложная линейная цепь постоянного тока.

Раздел "Основы электроники"

1. Исследование диодов:
• Исследование выпрямительного диода.
• Исследование однополупериодного выпрямителя на полупроводниковом диоде.
• Исследование диода Шоттки.
• Исследование стабилитрона.
• Исследование параметрического стабилизатора напряжения.
2. Исследование биполярного транзистора и усилительного каскада на биполярном транзисторе:
• Исследование характеристик биполярного транзистора.
• Исследование усилительного каскада на биполярном транзисторе в режиме класса А.
• Исследование усилительного каскада на биполярном транзисторе в режиме класса В.
• Исследование работы транзистора в ключевом режиме (класс Д).
3. Исследование полевого транзистора и транзисторного усилительного каскада:
• Исследование характеристик полевого транзистора.
• Исследование усилительного каскада на полевом транзисторе.
• Исследование работы полевого транзистора в ключевом режиме.
4. Исследование аналоговых электронных устройств на операционном усилителе:
• Исследование инвертирующего усилителя.
• Исследование неинвертирующего усилителя.
• Исследование активного фильтра нижних частот.
• Исследование инвертирующего интегратора.
• Исследование компаратора.
5. Исследование мультивибратора на операционном усилителе.
• Исследование симметричного мультивибратора.
• Исследование несимметричного мультивибратора.
6. Исследование логических элементов на интегральных микросхемах:
• Исследование базового логического элемента И-НЕ.
• Исследование логического элемента ИЛИ-НЕ.
• Исследование логического элемента И.
• Исследование логического элемента НЕ.
• Исследование логического элемента ИЛИ.
• Исследование логического элемента Исключающее ИЛИ.
7. Исследование триггеров и счетчиков на интегральных микросхемах:
• Исследование JK-триггера.
• Исследование двоичного четырехразрядного счетчика.
8. Исследование тиристоров:
9. Исследование однополупериодного управляемого выпрямителя.
10. Однофазный выпрямитель и сглаживающие фильтры:
• Исследование работы однофазного выпрямителя в режиме холостого хода.
• Исследование работы выпрямителя без сглаживающих фильтров.
• Исследование влияния на выпрямленное напряжение сглаживающих фильтров (емкостного, индуктивного и индуктивно-емкостного).
11. Исследование трехфазных схем выпрямления:
• Трехфазный выпрямитель с нулевым выводом.
• Трехфазный мостовой выпрямитель (схема Ларионова).
12. Исследование самовосстанавливающегося предохранителя.

В настольной двухрядной двухуровневой раме размещены модули:

• Автотрансформатор.
• Функциональный генератор. Импульсный генератор.
• Измеритель мощности.
• Источники питания.
• Измерительные приборы.
• Осциллограф.
• Мультиметры.
• Сопротивления добавочные. Реактивные элементы. Нелинейные элементы.
• Диоды, резисторы и конденсаторы. Цепи коммутации и управления.
• Трансформатор однофазный.
• Операционный усилитель. Транзисторы.
• Цифровая техника.

• Габариты: не более 930 х 850 х 1650 мм.
• Исполнение: напольное.
• Масса: не более 70 кг.
• Электропитание: 220 В, 50 Гц.
• Потребляемая мощность: не более 100 ВА.

1. Лабораторный стол с двухсекционным контейнером и двухуровневой рамой.
2. Комплект модулей.
3. Комплект соединительных проводов и сетевых кабелей.
4. Вывеска с названием стенда.
5. Паспорт изделия.
6. Техническое описание аппаратной части комплекта.
7. Руководство по выполнению базовых экспериментов.
